DLCコート超硬切断刃
- メーカー
- 住友電工ツールネット(株)
- 大分類
- 工具
- 小分類
- 金型・耐摩
- 用途
- その他
～電極シート、ガラス繊維、絶縁シート各種テープ・フィルム類等の切断に～
特長
- DLC★コーティングにより非鉄金属薄膜等切断時の溶着防止効果が飛躍的に上がります。
- 超微粒超硬合金によるシャープな切れ刃により優れた切れ味を長時間維持します。
- ご要望により、ノンコート品、再研磨にも対応いたします。
★DLCとは:Diamond-Like Carbon（ダイヤモンド・ライク・カーボン）の略称で
ダイヤモンドとグラファイト(黒鉛)の両方の炭素－炭素結合を併せ持つ炭素を主成分とした物質で作られた薄膜の総称です。(日本ITFホームページより抜粋)
トピックス
■DLCの特性値
| 膜種名 | 硬度(Hv) | 膜厚(μ) | 処理温度 | 色調 | 酸化温度 | 特徴 |
|---|---|---|---|---|---|---|
| ＨＡ | 4000～7000 | 0.1/0.5/1.0 | 150～200℃ | 透明干渉色 | 500℃ | 水素フリーでダイヤモンドに次ぐ硬さで耐摩耗性と耐溶着性に効果 |
| ＨＡＸ | ＞2500 | 0.5 | 150～400℃ | 透明干渉色～黒色 | 500℃ | ドロップレットの少ないフィルタード方式の超平滑水素フリーDLC |
■超硬材質の特長、特性値
| 超々微粒合金 AF1 | 超微粒合金 A1 |
|---|---|
| 従来材種よりさらに微細化することで、高靭性・高硬度を両立し、 優れた刃立性を実現した世界最強レベルの材種です。 |
耐摩耗性、靭性が高く汎用性に優れたベストセラー材種です。 |
| 分類 | 材種 | 粒径(㎛) | CO(wt%) | 抗折力(GPa) | 硬(HRA) | 硬度HV(GPa) |
|---|---|---|---|---|---|---|
| 超々微粒合金 | AF1 | 0.5 | 12.0 | 4.4 | 92.5 | 17.3 |
| 超微粒合金 | A1 | 0.7 | 13.0 | 3.2 | 91.4 | 15.6 |

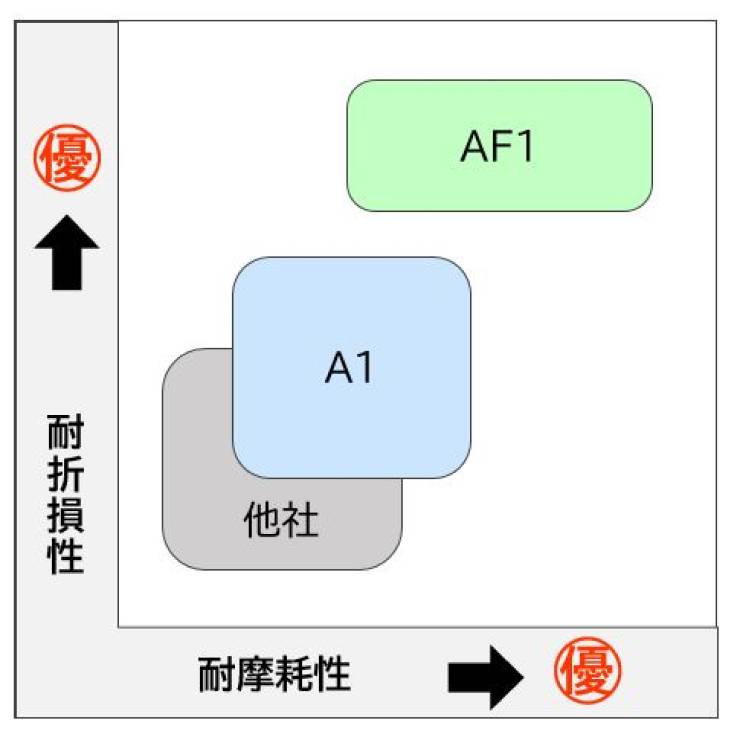

■各材種の特性比較

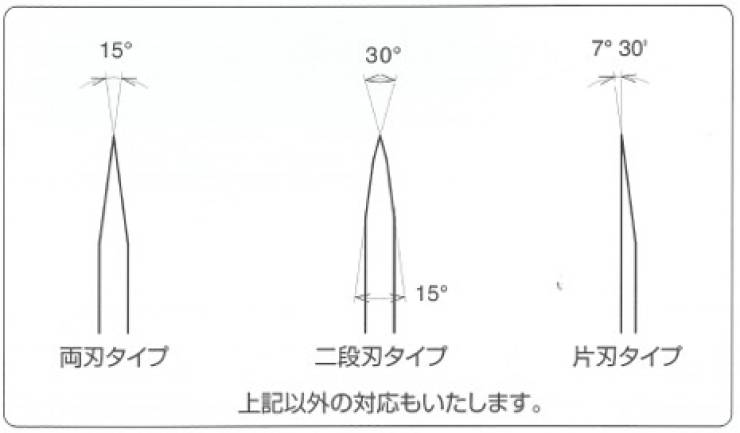

■刃先形状(代表例)

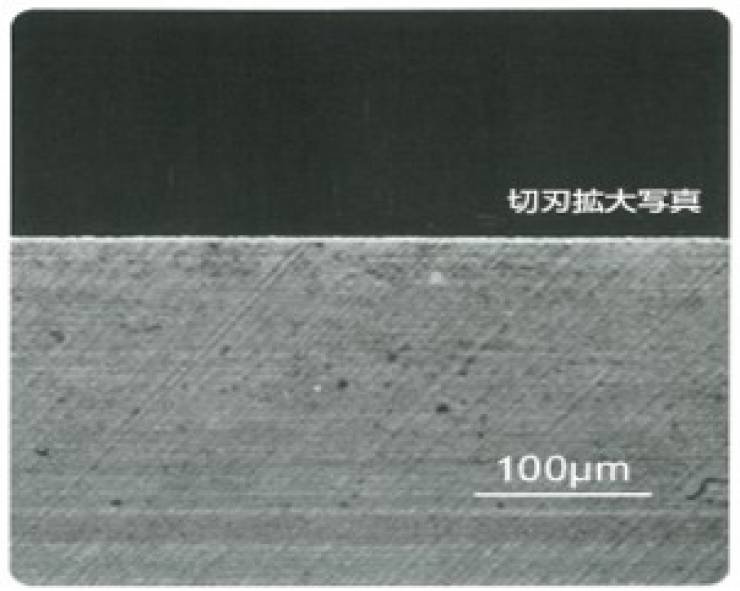

■刃こぼれの無いシャープな切れ刃
お問い合わせ

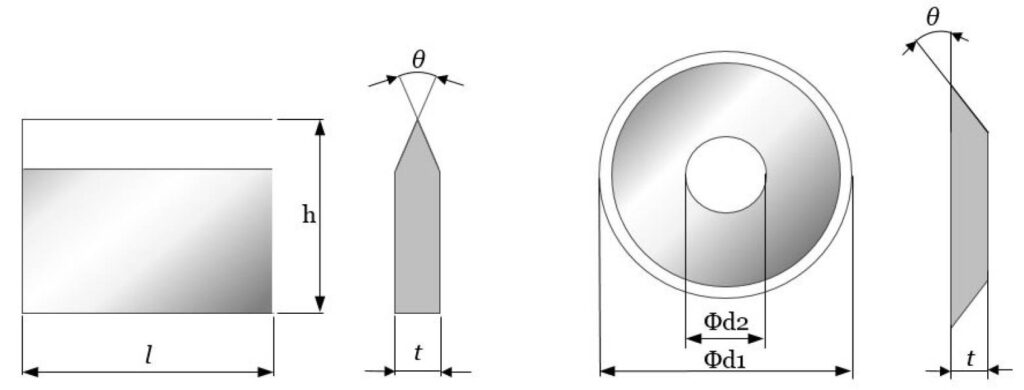

| ① | 形状 | 矩形、多角形、円盤等 |
|---|---|---|
| ② | 被加工物：種類 | フィルム、紙、布等 |
| ③ | 被加工物：材質 | アルミ、銅、樹脂等 |
| ④ | 寸法 | 厚さ(t)、高さ(h)、幅(l)、先端角(θ)等、公差 |
| ⑤ | 寸法 | 外径(d1)、内径(d2)、厚み(t)、先端角(θ)等、公差 |
